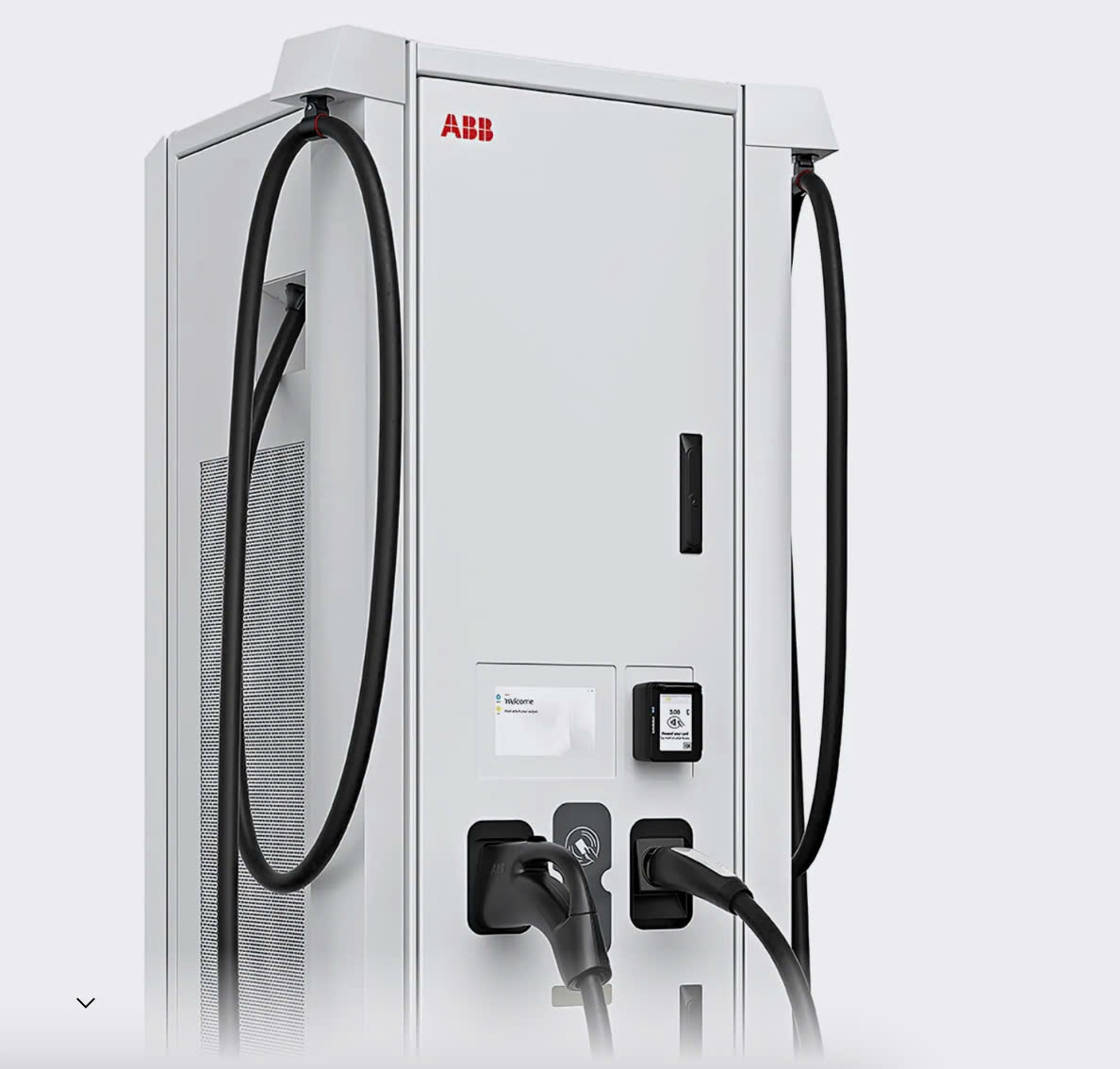

Terra 184C |
Terra 184CC |
Terra 184CCT |
|
Kết nối |
|
||
|
Số cổng sạc |
1 |
2 |
3 |
|
Số xe phục vụ đồng thời |
1 |
2 |
3 |
|
Cấu hình cổng sạc |
CCS 2 |
CCS 2 / CCS 2 |
CCS 2 / CCS 2 / AC socket |
|
Loại dây cáp |
Air cooled |
||
|
Chiều dài dây cáp |
Standard: 5 m +/- 10% (further options available) |
||
|
Hiệu suất |
> 95% (peak) |
||
|
Thông số đầu ra DC |
|
||
|
Công suất tối đa |
Maximum 180 kW |
||
|
Điện áp đầu ra |
CCS: 150 - 920 V |
||
|
Dòng điện đầu ra |
Nominal 300 A - Peak 400 A |
||
|
Thông số đầu ra AC |
|
||
|
Công suất tối đa |
N/A |
22kW |
|
|
Điện áp đầu ra |
|
400 V +/- 10% |
|
|
Dòng điện đầu ra |
|
32A |
|
|
Thông số đầu vào AC |
|
||
|
Phương thức kết nối |
3 Phases + N + PE |
||
|
Điện áp đầu vào |
400 V +/- 10% |
||
|
Tần số hoạt động |
50 Hz +/- 5 Hz |
||
|
Dòng điện định mức |
280A |
||
|
Công suất định mức |
192 kVA |
215 kVA |
|
|
Hệ số công suất |
>0.98 (at full power) |
||
|
THDi |
< 4.5% |
||
|
Hệ thống nối đất |
TN-S, TN-C, TN-C-S, TT (with upstream RCD) |
||
|
SPD |
Type 2 |
||
|
Loại quá áp |
III |
||
|
Tính năng bảo vệ |
Overcurrent, overvoltage, undervoltage, ground fault including DC leakage protection, integrated surge protection |
||
|
SCCR |
25 kA |
||
|
Thông số cơ học |
|
||
|
Kích thước |
1900 x 880 x 565 mm |
||
|
Kiểu lắp đặt |
Floor mounted |
||
|
Trọng lượng |
395 kg |
||
|
Chỉ số IK |
IK10 (HMI: IK08) |
||
|
Điều kiện môi trường |
|
||
|
Nguồn điện dự phòng |
P=50W / S=120VA |
||
|
IP Rating |
IP54 |
||
|
Phạm vi nhiệt độ |
-35 °C to +50 °C (de-rating characteristic applies from 40 °C) |
||
|
Phạm vi độ ẩm |
5-95 % Rh non-condensing |
||
|
Độ ồn vận hành |
< 65 dB(A) at 1m distance @25° C |
||
|
Giao diện người dùng |
|
||
|
Loại màn hình hiển thị |
7" LCD Touchcscreen |
||
|
Ngôn ngữ hỗ trợ |
Standard Language English ( Others available via Software upgrade) |
||
|
Kết nối di động |
GSM / 4G / LTE |
||
|
Giao thức truyền thông |
Open Charger Point Protocol (OCPP) 1.6 (and previous versions) |
||
|
Hệ thống RFID |
Mifare ISO 14443 A+ B to part 4 and ISO/IEC 15693 Others available on request (NFC, Calypso, Ultralight, PayPass, HID; and more) |
||
|
Chứng nhận và tiêu chuẩn |
|
||
|
Tuyên bố về sự phù hợp |
CE |
||
|
Quy định điện áp thấp |
EN IEC 61851-1:2019, EN IEC 61851-23: 2014/AC: 2016, EN IEC 62311:2020 |
||
|
EMC |
Class A according to: EN IEC 61000-6-1: 2007, EN IEC 61000-6-2: 2019, EN 61000-6-3:2007+A1: 2011, EN 61000-6-4:2007+A1: 2011, IEC 61851-21-2:2018, ETSI EN 301 489-1 v2.2.0: 2017 |
||
|
RED |
EN 300 330 V2.1.1: 2017, EN 301 908-13 V13.2.1: 2022, EN 50364: 2020, EN 62311: 2020, EN 301 908-2 V11.1.2: 2017 |
||
|
Các tiêu chuẩn bổ sung |
IEC 62196-2, IEC 62196-3 |
||
